機器結構

本機床為數控精密隨動磨床，主要有X軸與Z軸及頭架主軸C軸。X軸為直線電機驅動，Z軸為伺服電機直聯滾珠絲杠驅動，其中X軸軌道為高剛性滾柱直線導軌，Z軸軌道為一”V”一平結構的硬軌。

機床頭架DD馬達直驅主軸，可與X和Z軸實現聯動。通過專有的萊納克異形磨軟件編制磨削程序，可實現對偏心或異形軸類零件的高效精密磨削加工。

本體采用米漢納鑄鐵，低重心設計，經最新有限元電腦輔助分析，優化設計，其剛性設計在108N/m以上，最低之自然頻率設計在150HZ以上。這樣杰出的結構設計使機臺充分防震、吸震，確保了其高剛性及最大的阻尼性能，從而延長機臺使用壽命。

采用高剛性箱型結構設計，具有優異的機器穩定性。

所有鑄造類零件均采用二次回火人工時效和不低于12個月的自然時效，提高設備穩定性。

機床運動面和所有接觸面均采用人工鏟花工藝，以獲得極高的直線運動精度和接觸剛性。

主軸（頭架/尾架）

砂輪主軸為重載軸承式主軸，該主軸由周勤之院士團隊設計，采用套筒式結構降低了工藝難度，提高了整體精度，主軸軸芯采用日本進口材料SNCM220H，主軸的生產裝配由臺灣專業主軸生產廠商完成。保證成品主軸的各項參數均能達到周院士的設計指標，剛性強（290N/0.001mm），旋轉精度≤0.001mm。

頭架主軸采用昊志DD馬達直驅主軸。軸承全部選用FAG軸承，旋轉精度高，剛性高，免維護。頭架主軸由DD馬達直驅,配合雷尼紹圓光柵使用，與X軸直線電機聯動后可提供高精度的非圓磨削。

尾架采用預緊可調式結構，高剛性，承重大，在長時間使用后也能保持原有的剛性。

軌道及傳動

機床Z軸導軌為貼塑硬軌，采用富信成公司特有的上供油方式（專利號：ZL2015207187894），解決了其它設備廠商采用下供油方式時所造成供油不暢，潤滑不足的問題，同時配合獨特的潤滑系統，使得運動滑塊內始終保持一定量的壓力潤滑油，實現開式靜壓的效果，提高剛性降低了磨擦系數，并且由于滑動導軌內壓力油的作用更好的保護了導軌，達到準確定位的功能。

機床傳動采用高精密滾珠絲桿傳動，配合專用滾珠絲桿用軸承，軸向承載力更大。使用壽命更長。機床砂輪架X軸傳動采用高剛性的滾柱直線導軌，結合錸納克的直線電機驅動?？山o磨削進給提供高剛性、高速進給響應和穩定的切削力。X軸進給這些特性可在與頭架C軸的聯動中保證工件非圓表面的高精度磨削。

潤滑及液壓系統

機床采用獨立式中央潤滑系統，啟動機床后潤滑系統先于其它動作進行工作。滿足工作臺滾珠絲杠等運動部位的可靠潤滑。液壓元件均使用知名品牌，保證產品的穩定性。

電氣及控制系統

電氣控制箱在機床后上部，走線規范，線號清淅，所有PLC輸出點必須經過中間繼電器過渡。電箱配置電箱專用空調。操縱箱布置在封閉罩殼正前方，并能回轉，方便操作調整。

機床工作臺及進給控制方式均采用交流伺服半閉環控制。配置三色報警燈。

機床采用萊納克三軸軸聯動數控系統，內裝PMC可編程邏輯控制器，彩色液晶顯示。操作者可通過顯示屏，以人機會話的方式設定磨削參數，編輯磨削，工藝循環，實現機床自動磨削。

數控系統特點描述：VGA彩色液晶中文顯示，內裝機床控制面板（軸選擇開關、點動對刀、快速進給、主軸速度設定等）具有X、Z、C三軸聯動，可實現軸的直線進給和直線及圓弧插補等，X與C軸之間的聯動能實現異形軸表面高精密磨削；共用一個電子手輪操作（帶×1、×10、×100三種倍率切換）；可實現絲杠螺距誤差補償、反向間隙補償、砂輪修整補償；自診斷等功能，具有和PC機的通訊接口。

安全防護

機床采用全防護裝置，配有便于觀察加工過程的照明設施。

項目		單位	參數
加工范圍	中心高	mm	175
	最大旋徑	mm	320
	最大磨削長度	mm	500
	最大工件重量	kg	60
砂輪	砂輪最高線速度	mm	45m/s
砂輪	砂輪尺寸	mm	CBN砂輪40010203.2
砂輪架 X軸	全行程	mm	300
	驅動方式		直線電機驅動（沙迪克）
	最小進給量設定值	mm	0.0001
	砂輪主軸		軸承式主軸
	與Z軸夾角	90度
工作臺（Z軸）	潤滑型式		硬軌上供油
	驅動方式		伺服驅動（錸納克）
	最小進給量設定值	mm	0.001
頭架	DD馬達直驅主軸		轉速0~600rpm可調
頭架	頂尖		MT4
尾架	頂尖		MT4
尾架	頂尖行程	mm	40
電氣系統	砂輪主軸電機功率	kw	5.5
	砂輪架進給直線電機推力	N	1680N~3080N
	工作臺進給電機	kW	2.3
	頭架主軸電機	kw	3
加工精度(加工Ф20*150mm的標準件)	圓度	mm	0.002
	粗糙度		Ra0.2（依據砂輪選擇）
	外徑尺寸一致性	mm	0.005（連續加工20支）
定位精度	砂輪X軸定位精度	mm	≤0.002
定位精度	工作臺Z軸定位精度	mm	≤0.003
重復定位精度	砂輪X軸重復定位精度	mm	≤0.0015
重復定位精度	工作臺Z軸重復定位精度	mm	≤0.003
快移速度	砂輪X軸快移速度	m/min	12
快移速度	工作臺Z軸快移速度	m/min	8
操作位置	頂尖中心距地面高度	mm	1100
操作位置	頂尖中心距安全門距離	mm	535

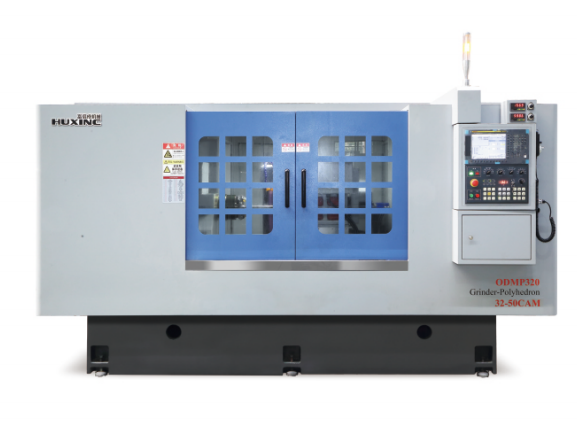

ODMP 32-50CAM偏心軸/多面體數控磨床
