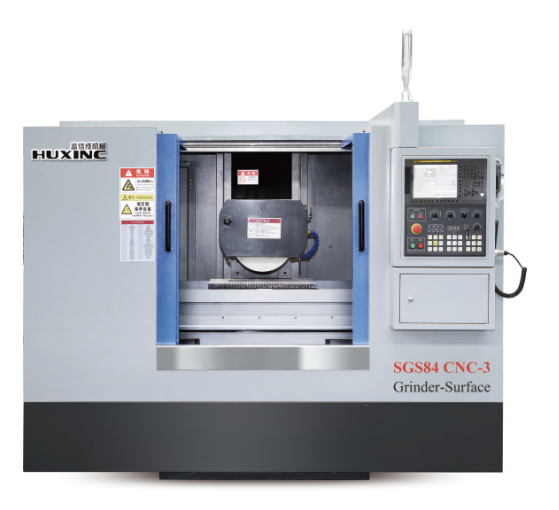

SGS84CNC-3平面磨床

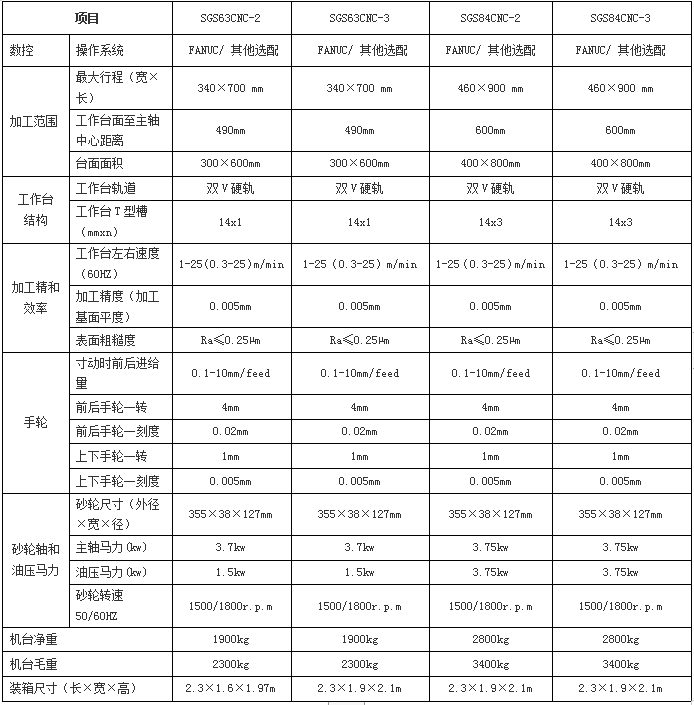

機床運動軸

    a.上機進刀（Z軸）：滾珠絲桿配合伺服電機

    b.左右方向運動（X軸）：滾珠絲桿配合伺服電機

    c .前后方向運動（Y軸）：滾珠絲桿配合伺服電機

   機臺采用數控CNC系統再經過二次開發，只需要填寫研磨參數就可以實現自動磨削，方便使用，人員培訓簡單，減少用工成本。

本體

   本體采用米漢納鑄鐵，低重心箱式結構設計，經最新有限元素電腦輔助分析，其剛性設計在10⁸N/m以上，最低之自然頻率設計在150Hz以上。確保了其高剛性及穩定性。

主軸

      砂輪主軸為重載軸承式主軸，該主軸由周勤之院士團隊設計，采用套筒式結構降低了工藝難度，提高了整體精度，主軸軸芯采用日本進口材料SNCM220H，主軸的生產裝配由臺灣專業主軸生產廠商完成。保證成品主軸的各項參數均能達到周院士的設計指標。

軌道及傳動

   機床導軌為高剛性線軌，同時配合獨特的潤滑系統，使得運動滑塊內始終保持一定量的潤滑油，并配合進口的精密絲桿，達到準確定位的功能。

潤滑及液壓系統

   機床采用自動定量集中潤滑系統，潤滑各進給軸的導軌、絲桿，具有手動、自動兩種潤滑方式。并具有低壓報警的功能。

電氣及控制系統

   主要電氣元器件均為進口產品，性能穩定。且電氣元件與功能性模塊整齊有序的安裝，便于維護與維修。

   機床采用三軸聯動數控系統，內裝PMC控制器，彩色液晶顯示。操作者可通過顯示屏以人機會話的方式設定磨削參數，編輯磨削工藝循環，實現機床自動磨削。控制面板（軸選擇開關、點動對刀、快速進給、主軸速度設定等）具有X、Z兩軸聯動實現兩軸的直線進給和直線及圓弧插補；共用一個電子手輪操作（帶×1、×10、×100三種倍率切換）；可實現絲杠螺距誤差補償、反向間隙補償、砂輪修整補償自診斷等功能，具有和PC機的通訊接口。
