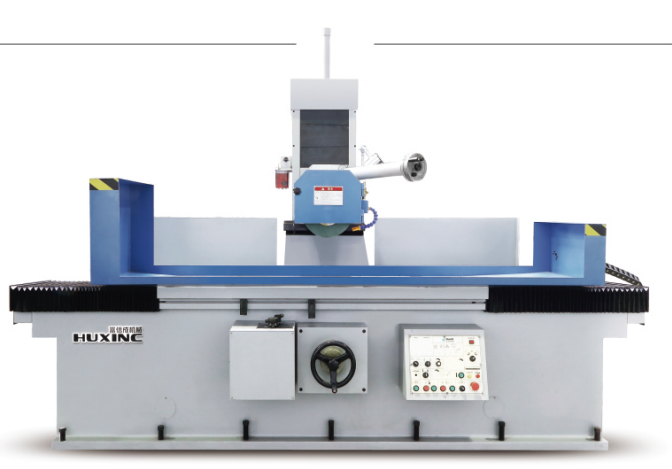

SGC510/612/615/622/722(A1)平面磨床
更新時間：2026-03-06
瀏覽次數：1802
機床運動軸
a.上機進刀：為手動進刀（可選配A1上下一軸伺服自動）
b.左右方向運動：油壓缸驅動，手動設置好工件行程，左右運動自動進行。
c .前后方向運動：電機驅動，電子設置好距離，機床自動運行。
本體及主要部件
本體及幾大部件均采用FC-30鑄鐵鑄成，經人工時效，和12個月的自然時效處理，使各部件更加穩定 ，各部件加工采用Brother龍門加工中心，YASDA五面體加工中心、Okamoto龍門磨的進口設備完成加工，可保證加工精度達到微米級設計要求，提高各運動部件的形位精度，再經人工刮研，使設備的接觸剛性，滑動件的平順性及存油性得到進一步提高 。保證了設備的穩定性和耐用性。
主軸
砂輪主軸為重載軸承式主軸，該主軸由周勤之院士團隊設計，采用套筒式結構降低了工藝難度，提高了整體精度，主軸軸芯采用日本進口材料SNCM220H，主軸的生產裝配由臺灣專業主軸生產廠商完成。保證成品主軸的各項參數均能達到周院士的設計指標，剛性強（290N/0.001mm），旋轉精度≤0.002mm。
導軌及潤滑
設備工作臺，前后滑座均采用雙“V”貼塑（進口耐磨片）硬軌。雙“V”硬軌先經龍門磨研磨，在形位精度達到設計標準后再經人工刮研，達到高速不抖動，低速不爬行的平穩結果。
設備配有大容量自動潤滑系統且具有低壓報警功能，具有自動潤滑之保護功能。
|
序號 |
項目 |
單 位 |
機型： SGC-510
|
|
1 |
臺面面積 |
mm |
500×1000 |
|
2 |
最大行程（寬x長） |
mm |
560x1050 |
|
3 |
工作臺面至主軸中心最大距離 |
mm |
700 |
|
5 |
工作臺左右速度 |
m/min |
1-25 |
|
6 |
前后自動間歇進給量 |
mm |
0.1-35 |
|
7 |
前后手輪每刻度 |
mm |
0.02 |
|
8 |
前后手輪每一轉 |
mm |
5 |
|
9 |
前后快速移動量 |
mm /min |
1500 |
|
11 |
上下手輪每一轉 |
mm |
0.25 |
|
12 |
上下快速移動量 |
mm /min |
240 |
|
13 |
主軸馬達 |
HP |
10HP4P |
|
14 |
砂輪最高轉速 |
rpm |
1500 |
|
15 |
砂輪尺寸（直徑×寬度×孔徑） |
mm |
Φ355×60×Φ127（25A46L） |
|
16 |
油箱馬達 |
HP |
5HP6P |
|
19 |
潤滑油箱馬達 |
HP |
1/2HP6P |
|
20 |
潤滑泵 |
HP |
1/4(4P) |
|
21 |
冷卻水泵 |
HP |
1/4(2P) |
|
22 |
凈重（大約） |
Kg |
5800 |
|
23 |
毛重（大約） |
Kg |
6900 |
|
24 |
包裝尺寸（長×寬×高） |
M |
3.4×2.3×2.6m |
