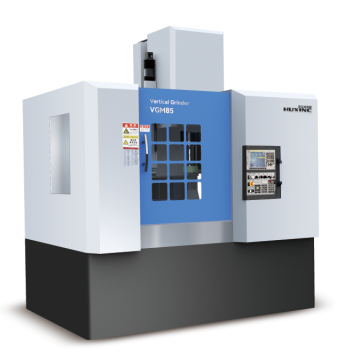

VGM85立式磨床

序號

項目

參數

  1

  加工能力

可研磨的工件內徑

（φ50）～（φ800）

可研磨的工件外徑

～（φ800）

可研磨的工件最大長度

500mm

工作臺的最大轉直徑

φ850

工作臺上加工工件最大高度

600

工作臺上可裝載的最大重量

1000kg

  2

砂輪軸

旋轉速度

最高9000 min-1

砂輪直徑

Φ45~φ305

潤滑方式

封入潤滑脂

圓錐孔

HSK-A100

功率輸出（連續額定）

18.5KW

3

砂輪臺

分度角

0度，22.5度

4

工作臺主軸

主軸類型

靜壓旋轉臺

工作臺面尺寸

Φ850

旋轉速度

8~200min-1

5

X軸

移動量 從主軸中心向右

       從主軸中心向左

1150

250

移動速度

0~16m/min

移動分辨率

0.0001mm

反饋光柵尺

分辨率0.05um

6

Z軸

移動量

750mm

移動速度

0~16m/min

移動分辨率

0.0001mm

7

電機

X軸用

3.0kW

Z軸用

3.0kW

工作臺主軸驅動

9kW/11 kW（連續/30分）

8

修整裝置

單點修整器

9

控制系統

控制器

Fanuc

10

機床外形尺寸

3200x2800x3500
